Elemző jelentés a fűtőmellények alkalmazásáról és technológiai innovációjáról a félvezető gyártás kipufogógáz-kezelő rendszereiben

Elemző jelentés a fűtőmellények alkalmazásáról és technológiai innovációjáról a félvezető gyártás kipufogógáz-kezelő rendszereiben

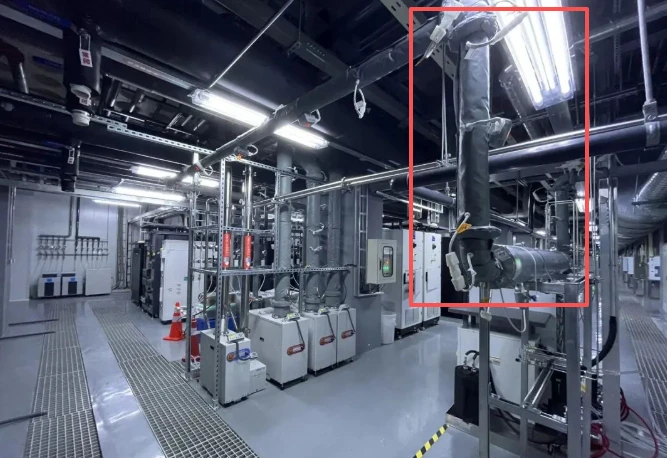

1. Műszaki követelmények és háttér
A félvezetőgyártás során keletkező kipufogógázok komplex környezetszennyezési kihívást jelentenek. A kulcsfontosságú folyamatokban, mint például a plazmaszáraz maratás és a kémiai gőzleválasztás, a reakciókamrából származó kipufogógáz-keverék számos rendkívül veszélyes vegyületet tartalmaz. Például egy tipikus maratási eljárásban a nyers gázáramok, mint például a Cl2, CF4, SF6 és BCl3 reakcióba lépnek, és melléktermékeket, például TiCl3-t, AlCl3-t, MoCl3-t, MoF2-t és Si02-t képeznek. Ezek az anyagok szobahőmérsékleten könnyen kristályosodnak. Amikor hozzátapadnak a kipufogócső belső falához, nemcsak csőeltömődést okozhatnak, hanem potenciálisan korrózióhoz és szivárgáshoz is vezethetnek, ami hiányos kipufogógáz-kezelést és gyártási megszakításokat eredményezhet. A tényleges félvezetőgyártmány-műveletek során a kipufogógáz-kezelő rendszereknek két alapvető kihívással kell szembenézniük: először is a kristályosodás eltömődésével, különösen a szivattyúvezetékben és a szivattyú kipufogócsövében. A szilárd lerakódások fokozatosan felhalmozódnak, csökkentve a csőátmérőket és növelve a rendszer ellennyomását.



2. berendezések karbantartási költségei.

A hagyományos megoldások gyakori állásidőt igényelnek a csőtisztításhoz (rövid PM-ciklusok), ami jelentősen csökkenti a berendezések kihasználtságát. A fűtött mellény technológia precíz hőmérséklet-szabályozást és fűtést alkalmaz a kipufogócsövek munkakörnyezetének megváltoztatására, biztosítva, hogy a vegyületek gáz halmazállapotúak maradjanak, miközben a kezelőterminálra kerülnek, alapvetően megoldva a kristályosodási elzáródási problémát. A hagyományos kémiai inhibitor injekciós vagy mechanikus tisztító megoldásokhoz képest az aktív fűtési technológia olyan előnyöket kínál, mint az alacsony karbantartási költségek, a vegyi szennyezés hiánya és az egyszerű rendszermódosítások. 2 A fűtött mellény műszaki alapelvei és rendszerelemei

2.1 Műszaki megvalósítási elv
A fűtött mellényrendszer műszaki alapelve a fizikai állapotszabályozáson és a hőenergia-mérleg-kezelésen alapul:

Fázisváltozást gátló mechanizmus: A kipufogógáz-komponensek fagypontja feletti csőhőmérséklet (jellemzően 20-50 fokkal magasabb) tartásával megakadályozzuk a gáznemű anyagok szilárd halmazállapotúvá történő átalakulását. Például a maratási folyamat során, amikor a MoF₆ fagyáspontja 89 fok, a rendszer 120 fokon tartja a hőmérsékletet, hogy biztosítsa, hogy a folyamat során gáz halmazállapotú maradjon.

Viszkozitásszabályozási mechanizmus: A hőmérséklet megfelelő emelésével jelentősen csökkenhet a gázelegy viszkozitása. Például a ClF3 viszkozitása 100 fokon 40%-kal alacsonyabb, mint szobahőmérsékleten, ami jelentősen csökkenti a csővezeték ellenállási veszteségeit.

Hőkompenzációs tervezés: A rendszer valós időben számítja ki a hőveszteséget a csőfalról, és dinamikusan állítja be a fűtési teljesítményt, hogy biztosítsa a hőmérséklet egyenletességét ±5 fokon belül a cső minden szakaszán, megakadályozva a helyi alulhűtési zónák kialakulását.



2.2 A rendszer alapvető összetevői
A teljes fűtési rendszer három funkcionális modulból áll, amelyek együtt működnek:

Fűtőegység: Magfűtőelemként nikkel-krómötvözetből készült ellenálláshuzalt használnak, amelyet általában 0,1-0,3 W/cm²-re terveztek. A túl magas jelölés gyenge tervezési képességeket és "nagy lökés" megközelítést jelez a kívánt hatás elérése érdekében, az elektromos energiát hővé alakítva a Joule-effektus révén. A működési környezettől függően a fűtőelemek burkolóanyagai a következő kategóriákba sorolhatók:

Szilikongumi alapanyag: 120 fok alatti üzemi hőmérsékletre alkalmas, kiváló rugalmasságot és vízálló tulajdonságokat kínál (előnyös az ETCH eljáráshoz). Ezt a megoldást az üzem üzemeltetési osztálya fokozatosan megszünteti.

Teflon{0}}bevonatú üvegszövet: 400 fokig hőálló-, amely megfelel a PVD magas-hőmérséklet követelményeinek (150-180 fok).

Kvarcüvegszövet: extrém körülmények között (700 fokos) és korrozív gázokkal való használatra alkalmas.

Hőmérséklet-szabályozó egység: Kettős zárt-hurkú vezérlőrendszert használ: Az elsődleges szabályozás egy PID hőmérséklet-szabályozó, valós idejű visszajelzéssel egy K- típusú hőelem-érzékelőtől; a másodlagos védelem egy mechanikus hőmérséklet-határoló (általában zárt bimetál szalag), amely erőszakkal leválasztja az áramkört, ha az elsődleges vezérlés meghibásodik. A rendszer automatikus riasztással rendelkezik a rendellenes hőmérsékletekre (a beállított érték ±15%-a), hogy elkerülje a tartós túlmelegedés kockázatát.



Hőszigetelő egység: Három funkcionális rétegből épül fel:

• Belső réteg: Szövött belső szövet
• Középső réteg: égésgátló{0}}szigetelő pamut
• Külső réteg: PTFE{0}}bevonatú szövet



táblázat: Különböző fűthető mellény anyagok teljesítményének összehasonlítása:

Anyag típusa	Hőmérséklet-ellenállási határ	Alkalmazható eljárás	rugalmasság	Korrózióállóság	Költségindex
Szilikon gumi alap	200 fok	ETCH, CVD	★★★★★	★★★☆	★★★ ☆
Teflon üvegszövet	400 fok	PVD, EPI	★★★☆☆	★★★★★	★★☆
Kvarc üvegszövet	700 fok	特殊腐蚀性气体	★☆☆☆☆	★★★★★	★★★★☆
Szálszövet (PTFE)	260 fok	DIFF	★★★★☆	★★★★☆	★★★☆



2.3 Különbségek a hagyományos speciális gázfűtéstől

Bár a félvezetők előlapján található speciális gázellátó rendszerek (például alacsony{0}}gőz-nyomású gázok, mint a BCl₃ és WF₆) szintén fűtési technológiát alkalmaznak, alapvető különbségek vannak e között és a kipufogógázos fűtés között:



Hőmérséklet-tartománybeli különbségek: A speciális gázfűtés alacsony-hőmérsékletű alkalmazás (35-65 fok), és csak meg kell akadályoznia a gáz cseppfolyósodását; A kipufogógáz-kezelés magas hőmérsékletű környezetet (80-180 fok) igényel az anyag fázisának megváltoztatásához.

Szabályozási pontossági követelmények: A speciális gázrendszerekhez ±1 fokos hőmérsékletszabályozási pontosság szükséges a gáztulajdonságok változásának megakadályozása érdekében; A kipufogógáz-rendszerek ±15 fokos ingadozást is elviselnek.



Biztonsági tervezési különbségek: A speciális gázfűtéshez robbanásbiztos -tanúsítvány (például ATEX) és földelés-felügyelet szükséges; a kipufogógáz-rendszerek nagyobb hangsúlyt fektetnek a tűzvédelmi szintre és a rendellenes áramkimaradások kezelésére.



3 Alkalmazási forgatókönyvek és hőmérsékleti követelmények elemzése
3.1 Alapvető alkalmazási forgatókönyvek

• A fűtött mellényrendszer a félvezetőgyártás négy kulcsfontosságú folyamatában játszik pótolhatatlan szerepet:
• DIFF diffúziós zóna: A hidrid kipufogógázok, mint például a foszfin (PH₃) és az arzin (AsH₃) kezelése 80-120 fokos hőmérsékletet igényel, hogy megakadályozzuk a szilárd arzén/foszforvegyületek lerakódását.
• ETCH maratási zóna: A fémmaratással előállított halogenidek (például TiCl4 és AlCl3) nagyon érzékenyek a nedvességfelvételre és a 90 fok alatti kristályosodásra, ami 120±10 fokos hőmérsékletet igényel.
• CVD-lerakódási zóna: A szilán (SiH₄) melléktermékei könnyen por alakú SiO2-t képeznek, ezért a csővezetékeket 100-150 fokon kell tartani.
• PVD porlasztási zóna: A magas -olvadáspontú- fémfluoridok (MoF₆ és WF₆) magas hőmérsékletű környezetet (150-180 fok) igényelnek, különös figyelmet fordítva a kanyarokban való eltömődés megelőzésére.



3.2 A hőmérséklet beállításának alapja
A hőmérsékleti paraméterek beállítása a tudományos mérésekből és a mérnöki gyakorlatból származó kettős validáción alapul:

Fizikai tulajdonságok adatai: A kipufogógáz összetételét gázkromatográfiával{0}}tömegspektrometriával elemzik, és meghatározzák a különböző anyagok fagyáspont-görbéit. Például a TiCl4 fagyáspontja -24 fok, de a tényleges lerakódási hőmérséklet 85 fokra emelkedik a tetramerek (TiCl4) gyakori képződése miatt.



A csővezeték szerkezeti tényezői:

A könyököknél az ajánlott felső hőmérsékleti határérték 10 fokkal megemelkedik +.

A szabványos FAB-okban a 90{1}}fokos könyökök szigorúan tilosak a PUMP-#CH esetén.

• Biztonsági határérték kialakítása: A tényleges beállított hőmérséklet 20-30 fokkal magasabb, mint a mért fagypont, hogy alkalmazkodjon az üzemi körülmények ingadozásaihoz.
• Anyagtűrési határok: A szilikongumi 200 fok fölé gyorsítja az öregedést, ezért a gyár vezetése megszüntette. A teflon lehetővé teszi a PVD-t magasabb hőmérsékleten.





táblázat: Fűtési paraméterek konfigurációja tipikus félvezető-gyártási folyamatokhoz

Folyamat Osztály	A kipufogógáz fő összetevői	Kritikus kristályosodási pont	Állítsa be a hőmérsékletet	Csőátmérő adaptálása	Könyök kompenzáció
PVD	MoF₆, TiF4	110-130 fok	150-180 fok	4-6 hüvelyk	+10 fok /könyök
ETCH	TiCl4, AlCl3	80-95 fok	100-120 fok	2-4 hüvelyk	+5 fok /könyök
CVD	SiH2Cl2, NH3	70-85 fok	90-110 fok	3-5 hüvelyk	+8 fok /könyök
DIFF	AsH₃, PH3	-	80-100 fok	2-3 hüvelyk	-



4 kulcsfontosságú kérdések és technikai kihívások

4.1 A hőmérséklet beállításának tudományos alapjai
Az iparágon belül sok kérdés merül fel a hőmérséklet-beállításokkal kapcsolatban, de ezek mögött szigorú tudományos logika húzódik meg:

A 120 fok kiválasztása a halogenid hidrolízis egyensúlyi állandójának számításán alapul. Ha a hőmérséklet meghaladja a 115 fokot, a TiCl₄ + 2H₂O → TiO₂ + 4 HCl reakciósebessége elhanyagolható szintre csökken, hatékonyan megakadályozva a TiO₂ lerakódását és eltömődését. Míg 90 fok a TiCl4 olvadáspontja (-24 fok) felett van, nem gátolja a hidrolízisét.

A PVD magas{0}}hőmérsékletre vonatkozó követelményei: Mivel a MoF₆ 138 fokon szublimál, a tényleges hőmérsékletet 150 fok felett kell tartani a molekuláris szabad út biztosítása érdekében. Ezenkívül az O-gyűrűnek perfluor-elasztomerből (FFKM) kell készülnie, amelynek hőállósága 300 fok feletti.

A 200 fokos megoldás nem javasolt, mert a túlhevítés felgyorsítja a szilikongumi öregedését (150 fokon az élettartam csökkenés akár 30%-ot is elérhet évente), és olyan mellékreakciókat válthat ki, amelyek veszélyes anyagokat (pl. ClF₃) termelnek. Ezért az FFKM-et általában 150 fok felett használják.



4.2 Tápegység és kockázatkezelés
A fűtési rendszer teljesítménykonfigurációjának egyensúlyban kell lennie a biztonsággal és a költségekkel:

Az UPS nem ajánlott: A kristályosodási kinetikai kutatások alapján a halogenid leválasztás több mint 48 órát vesz igénybe, hogy elérje a kritikus vastagságot (például a TiCl4 lerakódási sebesség 0,8 mm/h). A gyakorlatban egy 72 órás sürgősségi javítási idő elegendő, ezért UPS hozzáadása nem javasolt.

Kettős tápegység: Nem ajánlott.

Vészhelyzet-kezelési eljárás: Áramszünet után nitrogén-öblítést (GN2-öblítést) lehet végezni, hogy eltávolítsák a maradék reakciógázokat a csőből, és lelassítsák a kristályosodási folyamatot. Nem ajánlott.



4.3 Túlmelegedés elleni védelmi mechanizmus
A hőmérséklet-emelkedés kockázatának kiküszöbölése érdekében a rendszer egy három-rétegű védelmi mechanizmussal rendelkezik:

Master Control Layer: A PLC 0,5 másodpercenként letapogatja a hőelem visszacsatolási értékét, és a PID algoritmus dinamikusan beállítja az SSR-t. Tudomásunk szerint egyedül a Moore Electromechanical és a Xinhuilong önállóan tervez PLC-ket és PID-szabályozókat kifejezetten félvezető fűtési rendszerekhez. A Xinhuilong termékeit tíz éve nem frissítették, így még várni kell, hogy képesek-e alkalmazkodni a gyorsan változó igényekhez.

Hardver: Független bimetál hőmérséklet-határoló (általában zárt), kényszerkikapcsolás 230 fokon (50 fokkal a beállított érték felett).

Felügyelet: Hőmérséklet-különbség riasztó modul (kiold, ha ΔT > 15 fok) és fűtési sebesség riasztás (kiold, ha > 5 fok /perc).

A védelmi rendszer hatékonyságának köszönhetően a mai napig nem számoltak be tartós túlmelegedésről a félvezetőgyárakban világszerte
A gázmosó mögötti kipufogórendszer általában nem igényel fűtést, három szempont alapján:

Economic Factor: Full heating of main pipe diameters (typically >24 hüvelyk) költséges (körülbelül 500 USD/méter), ami alacsony befektetési megtérülést eredményez.

Műszaki szükségesség: Nedves súrolás után a gáz nedvességtartalma a<100 ppm, significantly reducing the risk of crystallization.

Alternative: Using a large inclination angle design (>30 fok) és a falvastagság monitorozása (ultrahangos vastagságmérő) a fizikai dugulások megelőzésére gazdaságosabb.



5 Ipari gyakorlatok és optimalizálási irányok
5.1 Költségszabályozási stratégiák
A vezető hazai ostyagyárak jelentősen csökkentették a rendszerköltségeket az innovatív kialakításoknak köszönhetően:

Zóna hőmérsékleti stratégia: Egy hsziameni gyár három hőmérséklet-szabályozási zónát valósított meg egy 160 méteres ETCH csővezetéken: a reakciókamra interfészét (120 fok), a középső szakaszt (100 fok) és a gázmosó elülső részét (80 fok). Ez 35%-kal csökkentette a teljes energiafogyasztást. Ezt a gyakorlatot a félvezetőipar nem igazolta, és hogy ez csak a fűtésgyártó által terjesztett pletyka, azt még meg kell erősíteni.

Moduláris tervezés: A szingapúri FAB moduláris felépítést alkalmaz, megkönnyíti a beszerzést és a tervezést, valamint lerövidíti az építési ciklust.

Szigetelésoptimalizálás: A Hefei projekt a nano-aerogél (hővezetőképesség 0,02 W/m·K) használatát teszteli. A jelentések szerint aerogélpor maradhat a csöveken a PM eltávolítása és beszerelése során, de hosszú távú tesztelésre van szükség a PA (pa) probléma megerősítéséhez. Jelenleg globálisan csak a GORE GTI-anyaga képes megfelelni a különféle munkafeltételeknek.



5.2 Anyag-iterációs trendek
A következő-generációs anyagrendszereket népszerűsítjük:

Kompozit{0}}erősítésű szilikon: szilícium-karbid nanohuzalok (a fokozott hővezetőképesség érdekében) és aramidszálak (a szakadásállóság érdekében) hozzáadása 7 évre növeli az élettartamot. A hazai előállítású anyagok nem tudják megoldani a PA (pa) problémát.

Smart Fabrics: Phase Change Thermostatic Material (PCM) under development can release latent heat during power outages, maintaining pipe temperature for >2 óra.

Öngyógyító bevonat: A mikrokapszulázott szilikon 200 fokos szakadáskor automatikusan kijavítja a felületi repedéseket. Hogy ez a pletyka igaz-e, azt még ellenőrizni kell.



5.3 Karbantartási Standard frissítés
Az öt{0}}élettartamra vonatkozó követelmény alapján a karbantartási rendszer folyamatosan fejlődik:

Napi ellenőrzés: Használjon infravörös hőkamerát a hőmérséklet-eloszlás ellenőrzésére hetente, és adjon ki riasztást, ha a hőmérséklet-különbség meghaladja a 15%-ot.

Preventive Maintenance: Insulation testing (>20MΩ/1000VDC) és mechanikai szilárdsági vizsgálatokat félévente végeznek.

End of Life Determination: Replacement is required when three characteristics appear: elasticity loss >30%, surface crack depth >0.5mm, and cold resistance change >15%.



6 Technológiai fejlődés és jövőkép
6.1 Intelligens frissítés
A következő -generációs fűtési rendszer az intelligens IoT felé halad:

Digitális ikerrendszer: Egy vezető gyártó elkészítette a csővezeték hőmérsékleti mezőjének háromdimenziós modelljét, amely valós időben szimulálja a hőeloszlást és automatikusan optimalizálja a paraméterbeállításokat. Jelenleg nincs tényleges bizonyíték ennek a megoldásnak a hatékonyságára. A szerző PhD fokozatot szerzett félvezető hőszimulációból, és nem ismert, hogy hazai gyártónak dolgozott volna.

Prediktív karbantartás: Az áramingadozások elemzése (±5%) előrejelzi a fűtőszalag öregedését, és akár 30 napos figyelmeztetést biztosít a hibákra.

Dinamikus hőmérséklet-szabályozási technológia: A MES rendszer alapján a folyamatreceptek automatikusan az optimális hőmérsékleti profilhoz igazodnak (pl. Al maratással 115 fokra, W maratással 125 fokra van állítva).

6.2 Áttörések az új anyagrendszerekben
Az anyagi innováció folyamatosan javítja a rendszer teljesítményét:

Grafén kompozit fólia: A laboratóriumi{0}}termékek hővezető képessége 530 W/m·K, ami két nagyságrenddel magasabb, mint a hagyományos anyagoknál.

Változó emissziós bevonat: Intelligensen beállítja a hősugárzás hatékonyságát (ε=0.1-ról 0,9-re állítható), javítva a környezeti alkalmazkodóképességet.

Ultra-rugalmas vezető: Akár 300%-ig nyújtható, miközben megtartja a vezetőképességet, alkalmazkodik a hőtáguláshoz és összehúzódáshoz.



6.3 Modularitás és szabványosítás
Az iparág egységes tervezési specifikációkat hirdet:

Gyors-csatlakozási interfész-szabványok: A SEMI specifikációtervezetet fejleszt a fűtőköpenyek (SEMI-HJ210) gyors-csatlakozási felületeihez.

Teljesítményosztályozási tanúsítás: Tervezzük a kapcsolódó tanúsítási rendszert.

Környezetbarát anyagokra vonatkozó követelmények: Az EU 2026-tól korlátozza a PFAS anyagok használatát, elősegítve a fluor-mentes bevonatok fejlesztését.





Következtetés
A fűtött köpenyek, amelyek a félvezető kipufogógáz-kezelés kulcsfontosságú technológiája, a precíz hőmérséklet-szabályozás révén kezelik az iparág állandó problémáját, a folyamat kipufogógáz-kristályosodását és eltömődését. A jelenlegi technológia két kiforrott rendszert fejlesztett ki: a szilikongumit (amelyet fokozatosan kivontak a gyári működésből) a közepes és alacsony hőmérsékletre és a teflon üvegszövetet a magas hőmérsékletre. Az intelligens hőmérséklet-szabályozási stratégiákkal kombinálva ezek a rendszerek hatékonyan támogatják az olyan alapvető folyamatok stabil működését, mint a PVD, ETCH és CVD. Az új anyagok és az intelligens fejlesztések alkalmazásával a következő öt évben átfogó javulás várható az energiahatékonyságban (várhatóan 40%-os növekedés), az élettartamban (a cél a 8 évre való meghosszabbítás) és a karbantartási költségekben (30%-kal csökkentve). A gyártóknak azt tanácsoljuk, hogy a megfelelő rendszer kiválasztásakor átfogóan vegyék figyelembe a folyamat adaptálhatóságát (hőmérséklet/csőátmérő/hajlítási szög), az életciklus költségeit és az intelligens kompatibilitást. Előnyben részesítse a moduláris rendszereket SEMI-tanúsítvánnyal, hogy lehetővé tegye a jövőbeli technológiai frissítéseket.
